Thông số kỹ thuật Đầu ghi hình HDCVI Dahua HCVR5xxxH-S3
– Hỗ trợ camera HDCVI/ Analog/ IP
– Chuẩn nén hình ảnh H264+/H.264 với hai luồng dữ liệu với độ phân giải 1080N/ 720P/ 960H/ D1 (1-25fps)
– Hỗ trợ ghi hình tất cả các kênh 720P
– Cổng ra tín hiệu video đồng thời HDMI/VGA
– Hỗ trợ xem lại kênh đồng thời với chế độ tìm kiếm thông minh
– Hỗ trợ kết nối nhiều nhãn hiệu camera IP (4+2,8+4,16+8)
– Hỗ trợ lên đến camera 2MP với chuẩn tương tích Onvif 2.4
– Hỗ trợ ổ cứng 6TB, 2 cổng usb 2.0, 1 cổng mạng RJ45(10/100M)
– Hỗ trợ các tính năng thông minh phát hiện vượt rào, phát hiện xâm nhập, cảnh báo mất đồ, cảnh báo quên đồ, nhận diện khuôn mặt, kết nối máy tính tiền siêu thị.
– Hỗ trợ điều kiển quay quét 3D thông minh với giao thức Dahua
– Hỗ trợ xem lại và trực tiếp qua mạng máy tính thiết bị di động.
– Hỗ trợ cấu hình thông minh qua P2P, tên miền miễn phí trọn đời dahuaddns,
– 1 cổng audio vào ra, hỗ trợ đàm thoại hai chiều
– Chế độ chia màn hình 1/4/8/9/16…
– Quản lý đồng thời 128 tài khoản kết nối
– Môi trường làm việc -10 ~ 55 độ C,
– Chất liệu kim loại – Xuất xứ: Trung Quốc – Bảo hành: 24 tháng

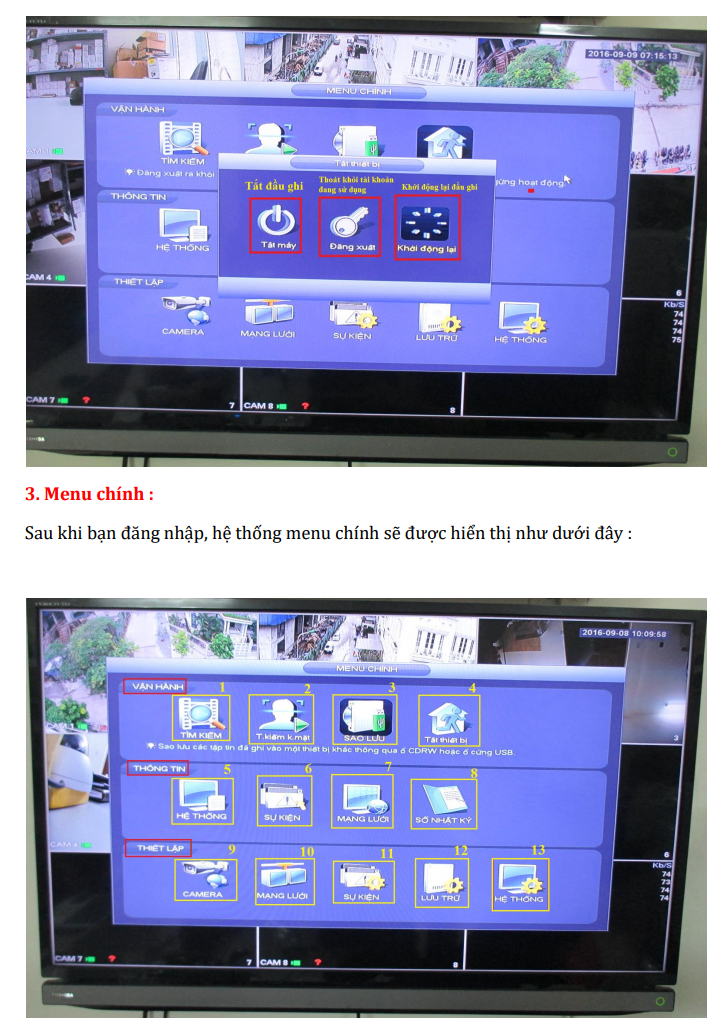

– Giao diện các mục chức năng như bảng dưới đây :
| Mục | STT | Tên Gọi | Chức Năng |
| VẬN HÀNH | |||
| 1 | Tìm Kiếm |
– Xem lại các kênh camera đã lưu trữ trong ổ cứng của đầu ghi . Có tùy chỉnh về thời gian , số lượng kênh xem lại đồng thời … – Chụp ảnh khi xem lại , trích xuất đoạn video tùy ý khi xem lại. |
|
| 2 | Tìm Kiếm Khuôn Mặt | – Xem lại những clip ghi lại khi nhận diện khuôn mặt (Bạn cần kích hoạt chế độ "Dò Chân Dung" trong Menu -> Sự Kiện -> Dò Chân Dung thì mục Tìm Kiếm Gương Mặt mới hoạt động) | |

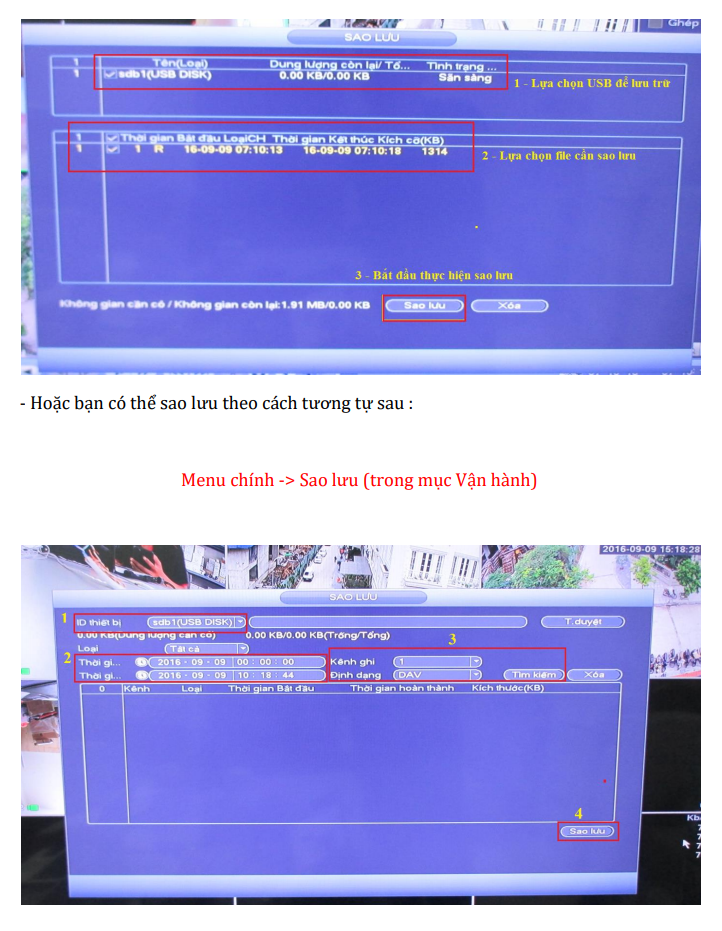

| 3 | Sao Lưu | – Trích xuất đoạn video – ảnh từ dữ liệu của các kênh lưu trong ổ cứng ra USB (Bạn cần cắm USB vào đầu ghi thì mục Sao Lưu mới hoạt động) | |

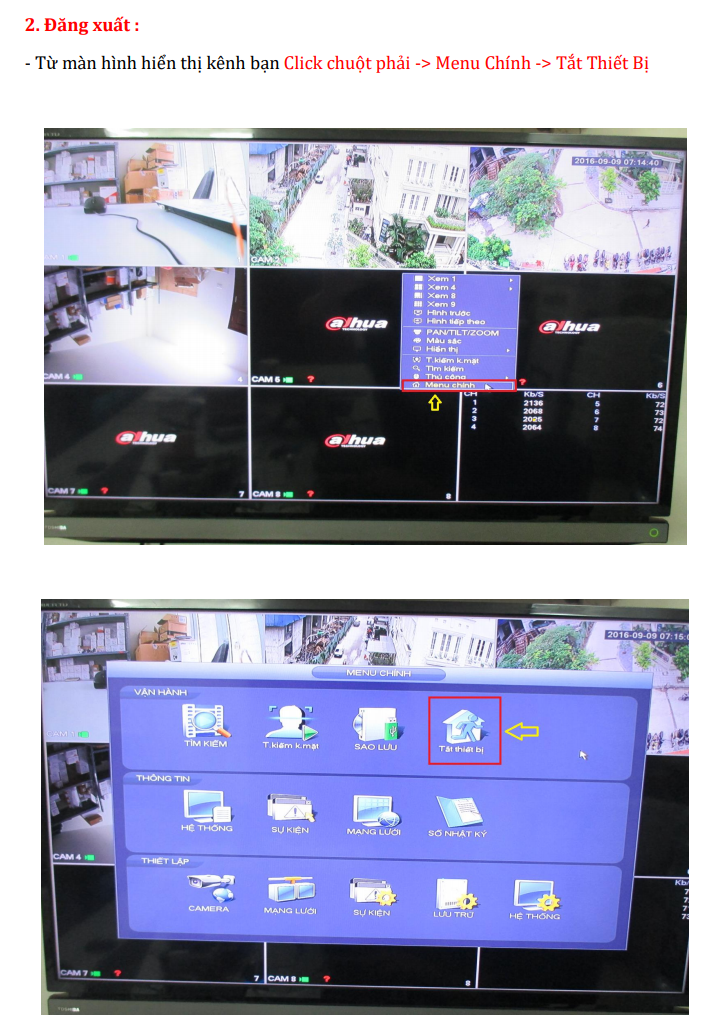

| 4 | Tắt Thiết Bị |
– Bao gồm : + Tắt máy : tắt đầu ghi. + Đăng xuất : thoát khỏi tài khoản hiện tại hoặc muốn đăng nhập vào tài khoản khác. + Khởi động lại : Khởi động lại đầu ghi. |
|
| THÔNG TIN | |||
| 5 | Hệ Thống |

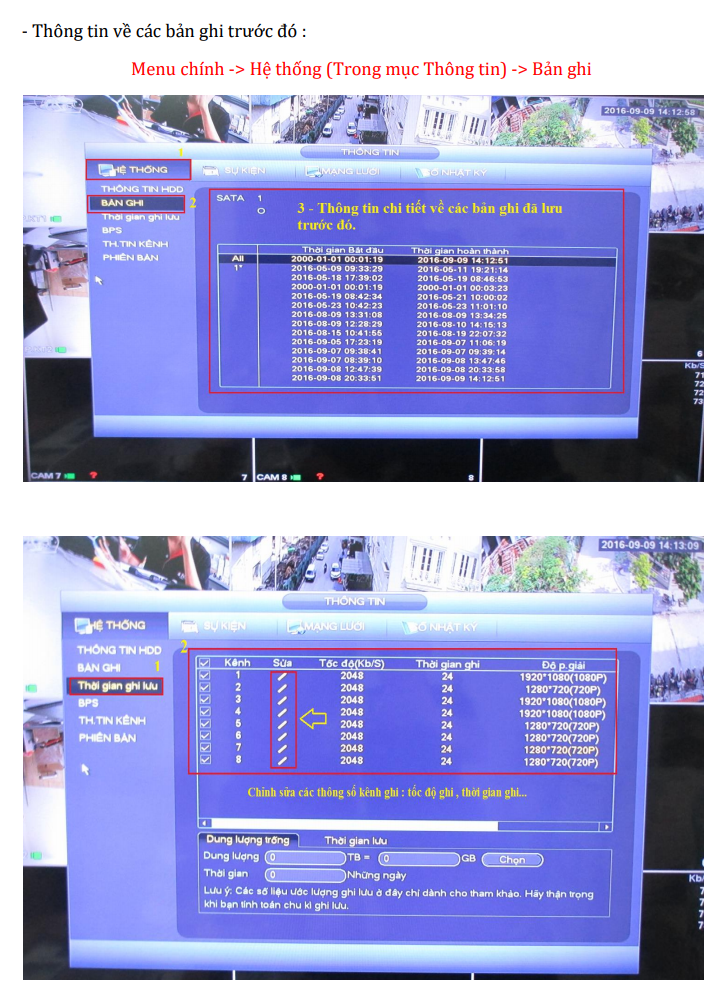

– Thông tin HDD : số lượng ổ cứng, dụng lượng còn trống , dung lượng đã dùng. – Bản ghi : thông tin chi tiết theo thời gian của các bản ghi trong HDD. – Thời gian ghi lưu : thời gian ghi , tốc độ ghi , độ phân giải của từng kênh một cách cụ thể. – BPS : biểu đồ ghi của từng kênh theo tốc độ thực tế. – Thông tin kênh : trạng thái và độ phân giải của Camera cho từng kênh cụ thể. – Phiên bản : Tên loại đầu ghi , phiên bản , tiêu chuẩn , ngày thiết kế …. của đầu ghi. |
|
| 6 | Sự Kiện | – Thông tin chi tiết về các loại cảnh báo : mất video , chuyển động , che phủ… | |
| 7 | Mạng Lưới |
– Người dùng : chi tiết thời gian đăng nhập của các tài khoản. – Tải mạng lưới : biểu đồ về tốc độ gửi – nhận dữ liệu của đầu ghi. – Kiểm tra mạng : thử kiểm tra đầu ghi thông với các thiết bị mạng khác theo địa chỉ IP. |
|
| 8 | Sổ Nhật Ký | – Lưu lại chi tiết các hoạt động của đầu ghi , các tài khoản ……. theo thời gian. | |
| THIẾT LẬP | |||
| 9 | Camera |

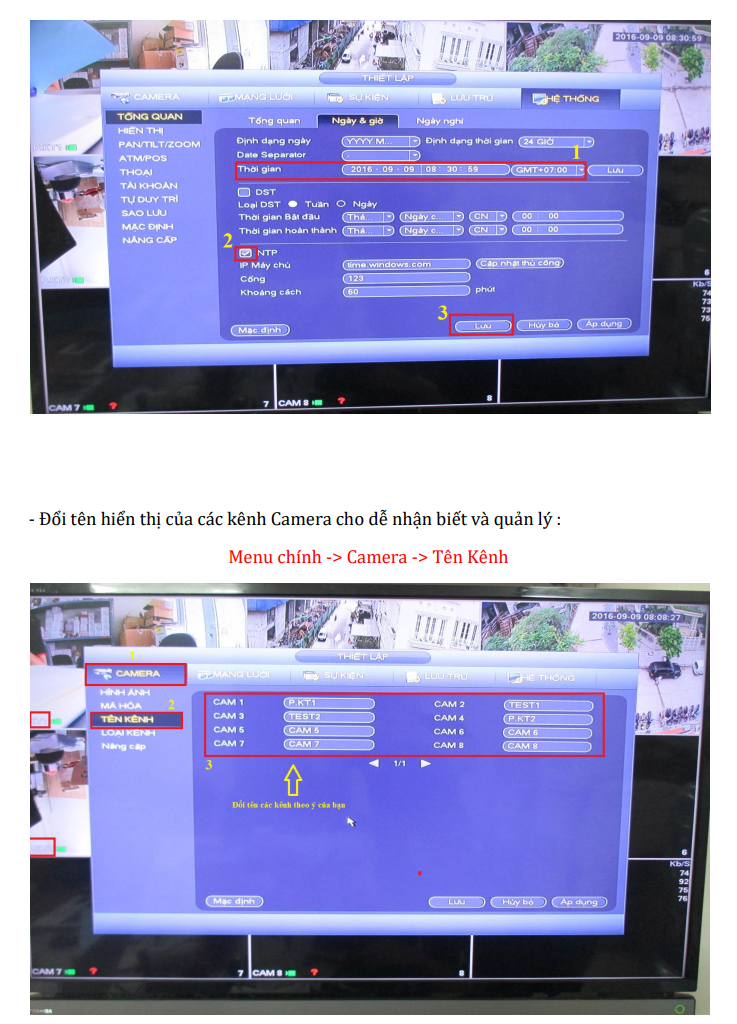

– Hình ảnh : tinh – vi chỉnh hình ảnh hiển thị của camera với các thông số như độ sáng , độ tương phản , độ bão hòa …. – Mã hóa : + Mã hóa : Chỉnh chuẩn nén , độ phân giải , khung hình , tốc độ ghi, luồng ghi … của từng kênh. + Chụp hình : cài đặt chi tiết về kích thước hình ảnh , tần số chụp , kênh chụp…. khi có các cảnh báo. + Lớp phủ : cài đặt khu vực che phủ của từng kênh để lấy căn cứ phát tín hiệu cảnh báo. – Tên kênh : thay đổi tên hiển thị của từng kênh để dàng cho quản lý. VD : Cam1 -> Cổng , Cam 2 – > Phòng khách….. – Loại kênh : thêm hoặc chuyển kênh giữa HDCVI IP. (Chỉ sử dụng cho đầu ghi HDCVI) – Nâng cấp : nâng cấp phần mềm cho từng Camera. |
|
| 10 | Mạng Lưới |
– TCP/IP : Thông số chi tiết địa chỉ IP , Mac , DNS …của đầu ghi. – Kết nối : các thông số về số lượng kết nối đến đầu ghi , cổng TCP , HTTP….. -Wifi : không sử dụng (đầu ghi HCVR5xxx-S3 không có tính năng Wifi). – 3G/4G : cài đặt các thông số để kết nối 3G/4G khi cắm USB 3G vào đầu ghi. -PPPoE : không sử dụng. – DDNS : cài đặt tên miền cho đầu ghi để các thiết bị từ xa có thể xem được qua internet (Nên sử dụng tên miền miễn phí trọng đời .dahuaddns.com). – IP Filter : bộ lọc địa chỉ IP , cho phép hoặc chặn các IP truy cập vào đầu ghi. -Email : cài đặt để khi có cảnh báo thì hình ảnh chụp lại hoặc tin nhắn sẽ được gửi vào email mà người sử dụng đã cài đặt. – FTP Server : Cài đặt để khi có cảnh báo thì sẽ được gửi và lưu lại trong FTP Server. – UPnP : tính năng giao thức mạng (ít dùng). – P2P : mã P2P hoặc SN của đầu ghi dùng trong thiết đặt kết nối nhanh (công nghệ đám mây) với các thiết bị từ xa muốn xem đầu ghi. |
|
| 11 | Sự Kiện |

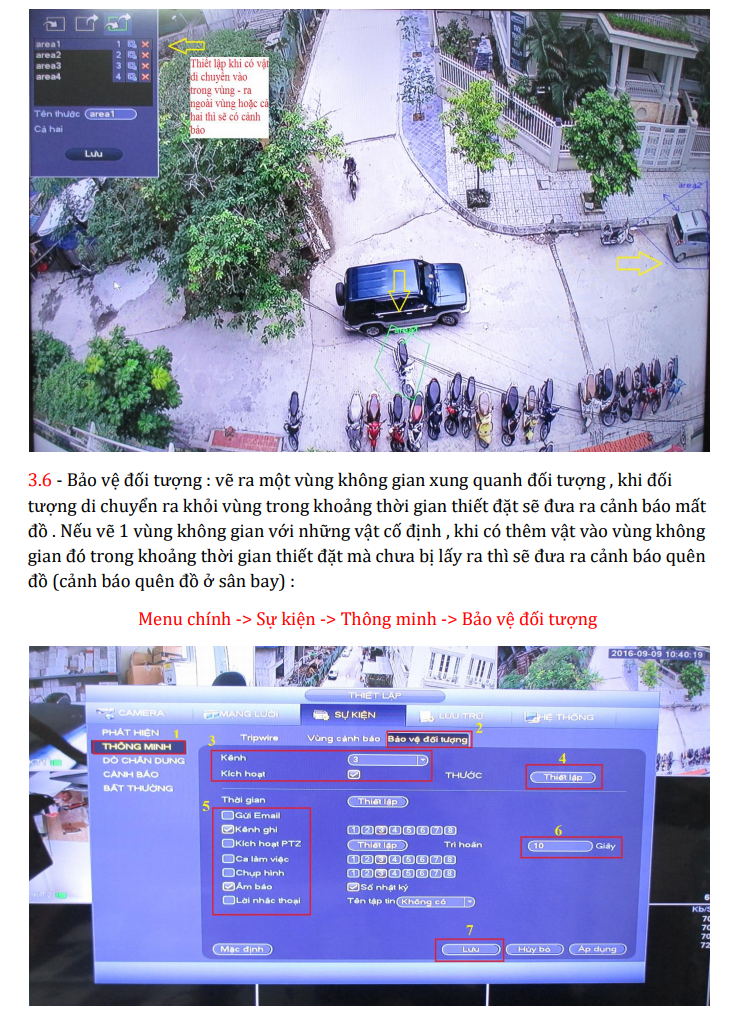

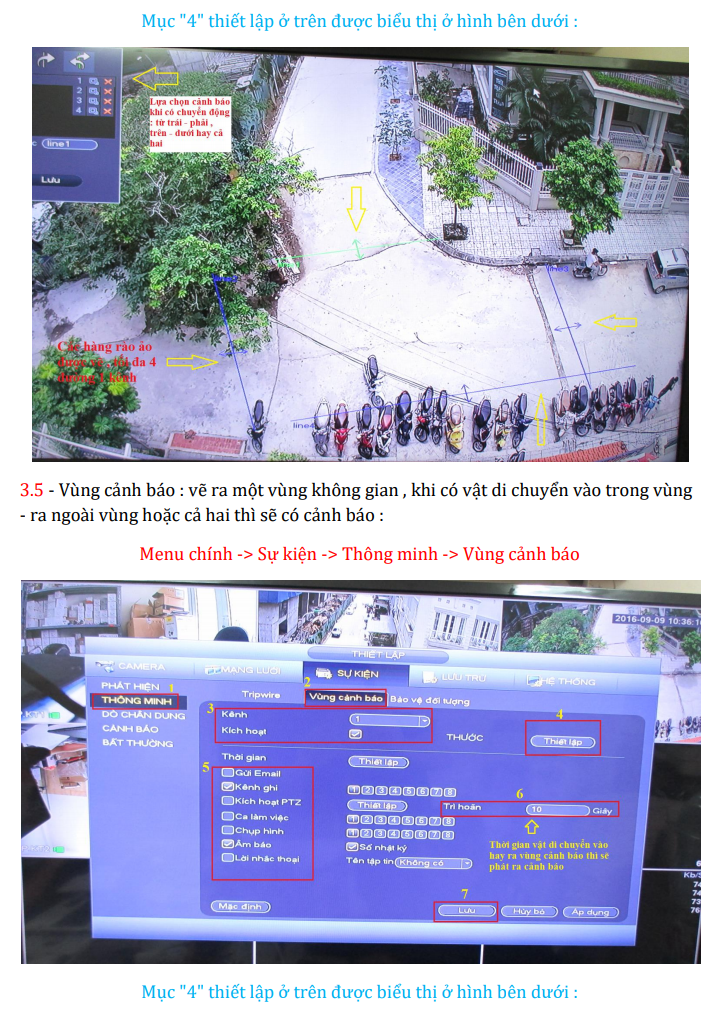

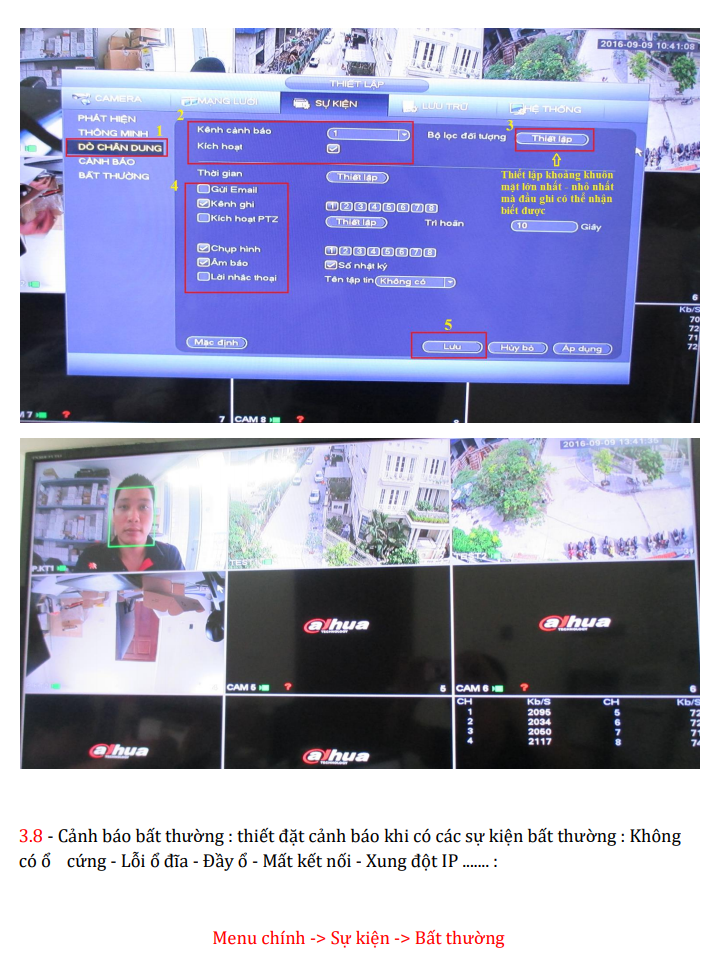

– Phát hiện : + Chuyển động : các thiết đặt khi Cam phát hiện có chuyển động : chụp hình , âm báo , email… + Mất video : các thiết đặt khi Cam bị mất tín hiệu video chuyển về đầu ghi : chụp hình , âm báo , email… + Bị che phủ : các thiết đặt khi Cam bị che khuất một phần hình ảnh : chụp hình , âm báo , email… – Thông minh : + Tripwire : thiết lập hàng rào ảo , đưa ra cảnh báo khi có vật chuyển động vượt rào. + Vùng cảnh báo : thiết lập cùng cảnh báo , khi có vật chuyển động vào hoặc ra trong vùng sẽ đưa ra cảnh báo. + Bảo vệ đối tượng : khoanh vùng đối tượng , đưa ra cảnh báo khi có đối tượng ra khỏi vùng hoặc có thêm vật khác đặt vào trong vùng. – Dò chân dung : Tính năng phát hiện khuôn mặt : chụp hình , lưu lại video , đưa ra cảnh báo ….. – Bất thường : + Ổ cứng : cảnh báo khi không có ổ HDD, lỗi ổ cứng , đầy ổ cứng. + Mạng lưới : cảnh báo khi có ngắt kết nối mạng , xung đột IP , xung đột Mac. + Người dùng : nhắc cảnh báo khi người dùng đăng nhập sai , thời gian tự động đăng xuất khỏi tài khoản… |
|
| 12 | Lưu Trữ |

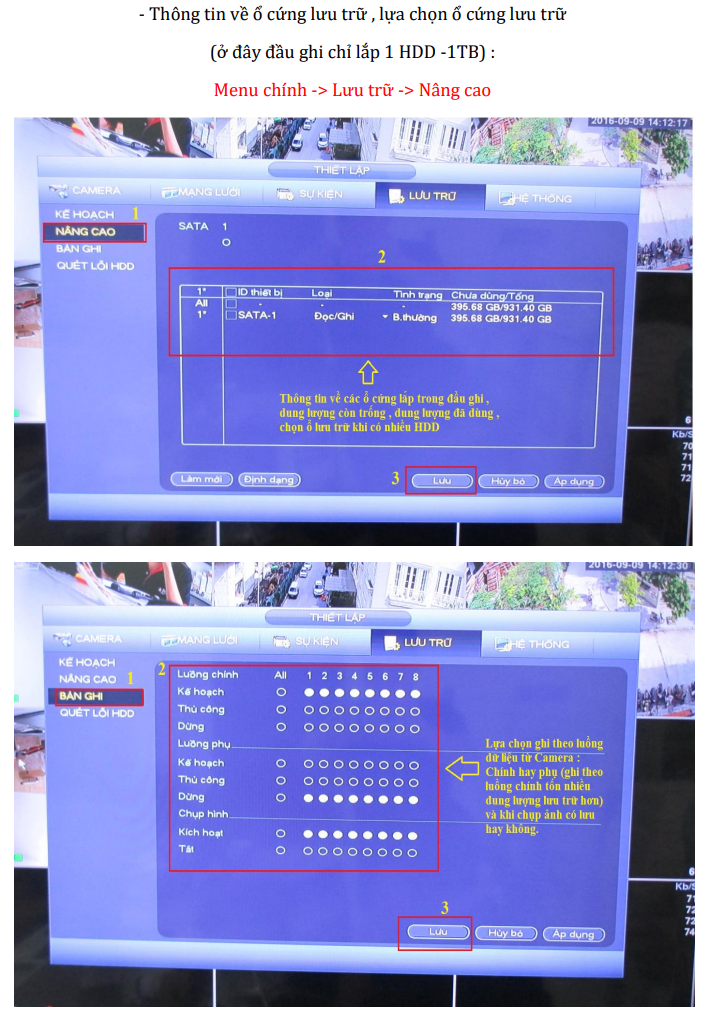

– Kế hoạch : + Bản ghi : cài đặt kênh ghi , kiểu ghi : ghi định kỳ , ghi khi có chuyển động , ghi khi có cảnh báo… + Chụp hình : cài đặt chụp hình khi có chuyển động , cảnh báo … – Nâng cao : thông tin , định dạng , format ổ cứng. – Bản ghi : lưu theo luồng chính hoặc luồng phụ , lưu ảnh được chụp lại khi có cảnh báo. – Quét lỗi HDD : quét lỗi HDD và đưa ra thông báo. |
|
| 13 | Hệ Thống |
– Tổng quan : + Tổng quan : thông tin về đầu ghi : mã đầu ghi , ngôn ngữ , kiểu ghi HDD… + Ngày giờ : cài đặt định dạng ngày giờ , múi giờ. – Hiển thị : + Hiển thị : điều chỉnh độ phân giải hình ảnh ra tivi , hiển thị thời gian , hiển thị số kênh… + Chuyển cảnh : tự động chuyển giữa các kênh khi màn hình hiển thị toàn cảnh 1 kênh. – Pan/Tilt/Zoom : cài đặt chế độ điều khiển cho Camera quay quét. – ATM/Pos : kết hợp với hệ thống tính tiền của |
II. HƯỚNG DẪN CÁC CÀI ĐẶT CƠ BẢN CỦA ĐẦU GHI DAHUA HCVR5xxx-S3

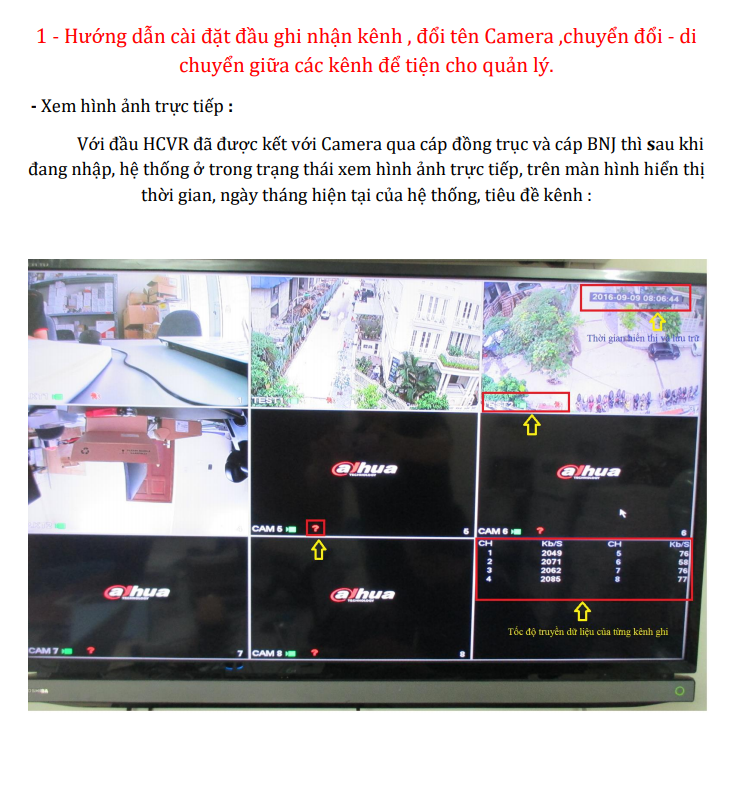

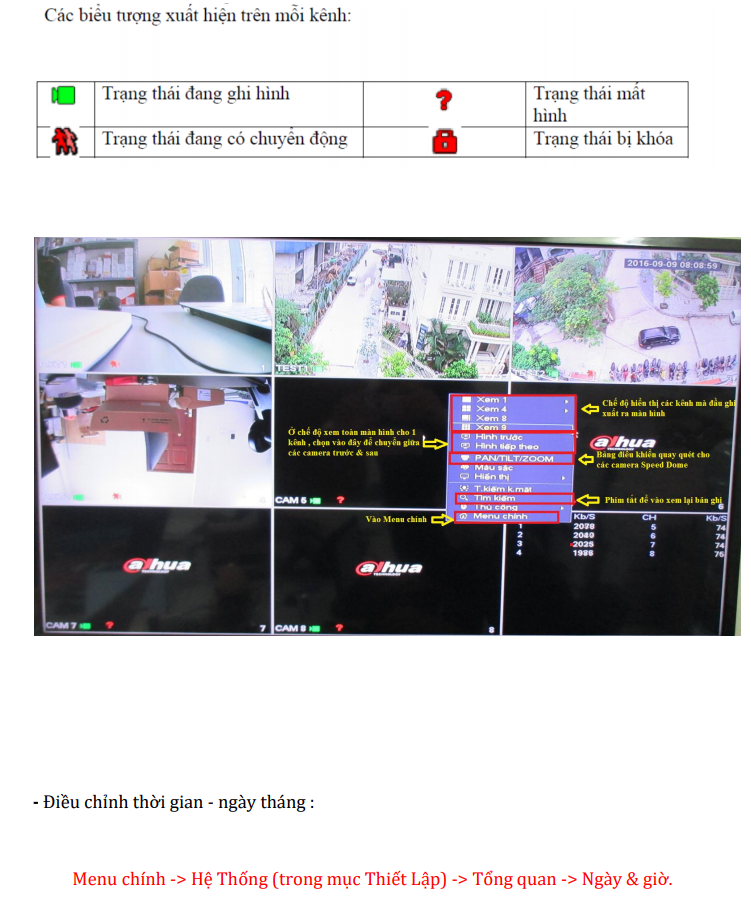

1 – Hướng dẫn cài đặt đầu ghi nhận kênh , đổi tên Camera , chuyển đổi di chuyển giữa các kênh để tiện cho quản lý.

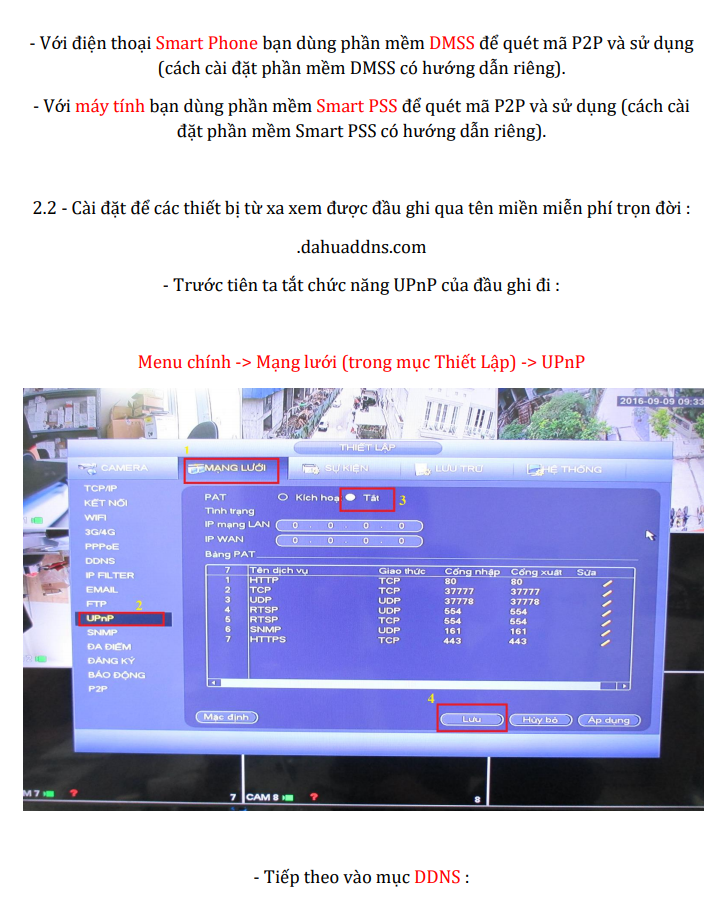

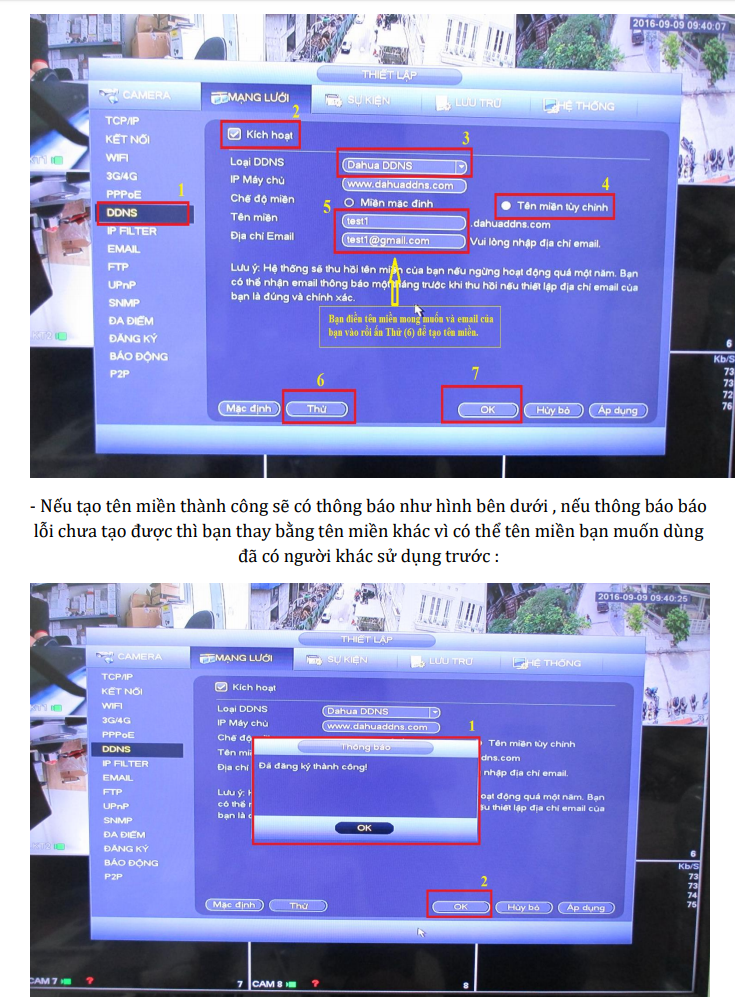

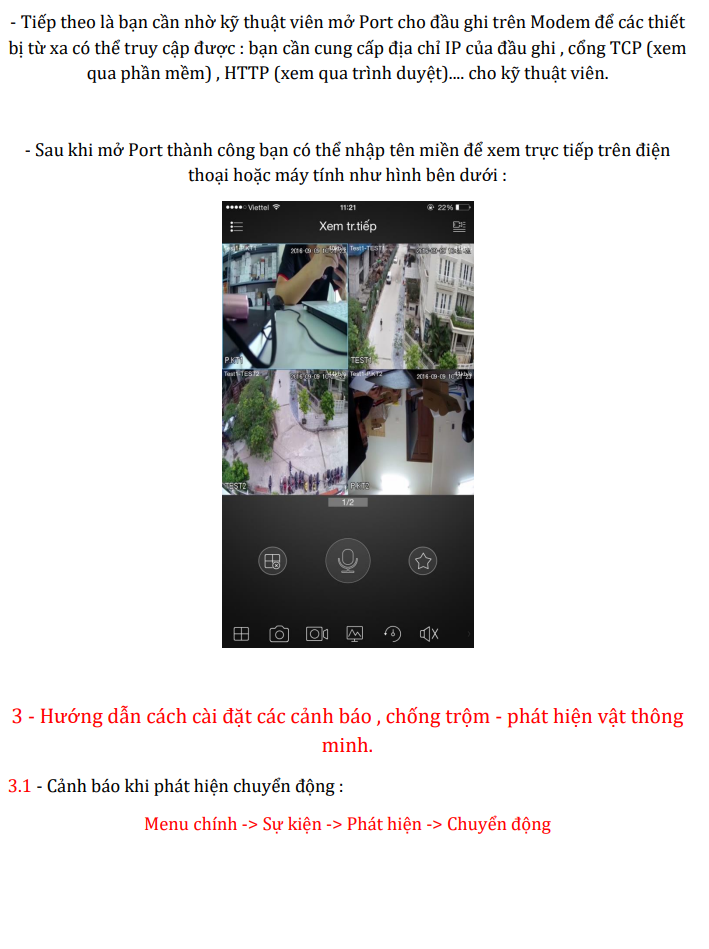

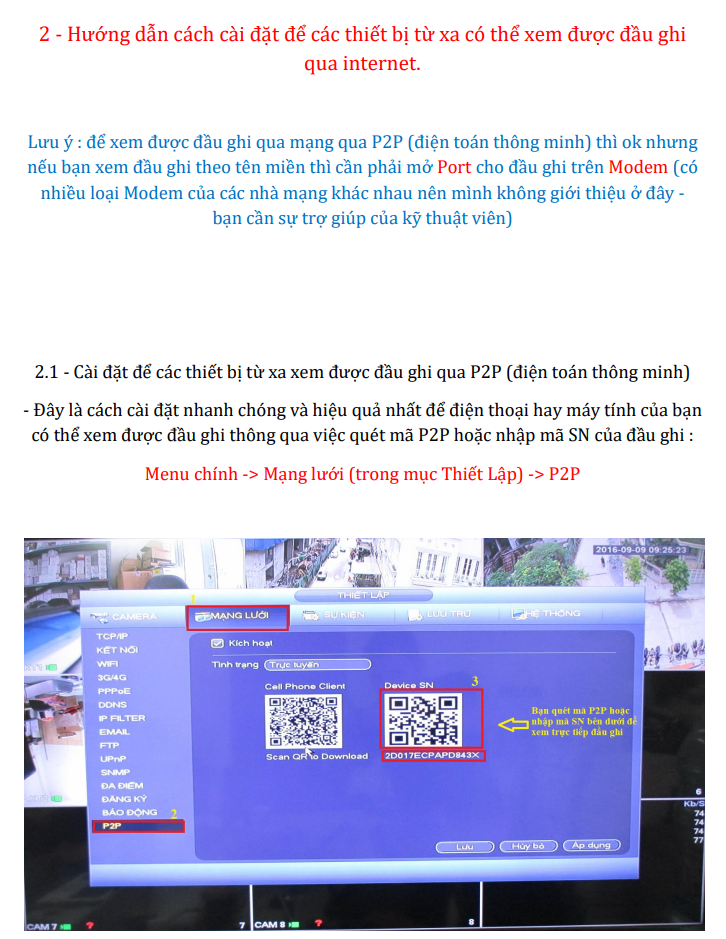

2 – Hướng dẫn cách cài đặt để các thiết bị từ xa có thể xem được đầu ghi qua internet.

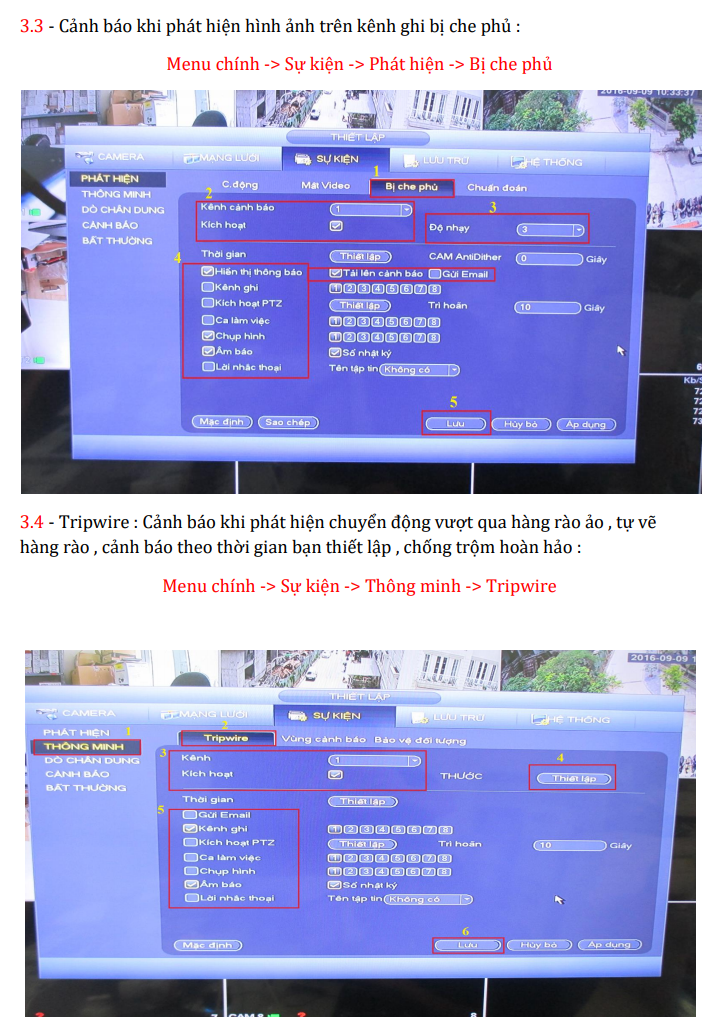

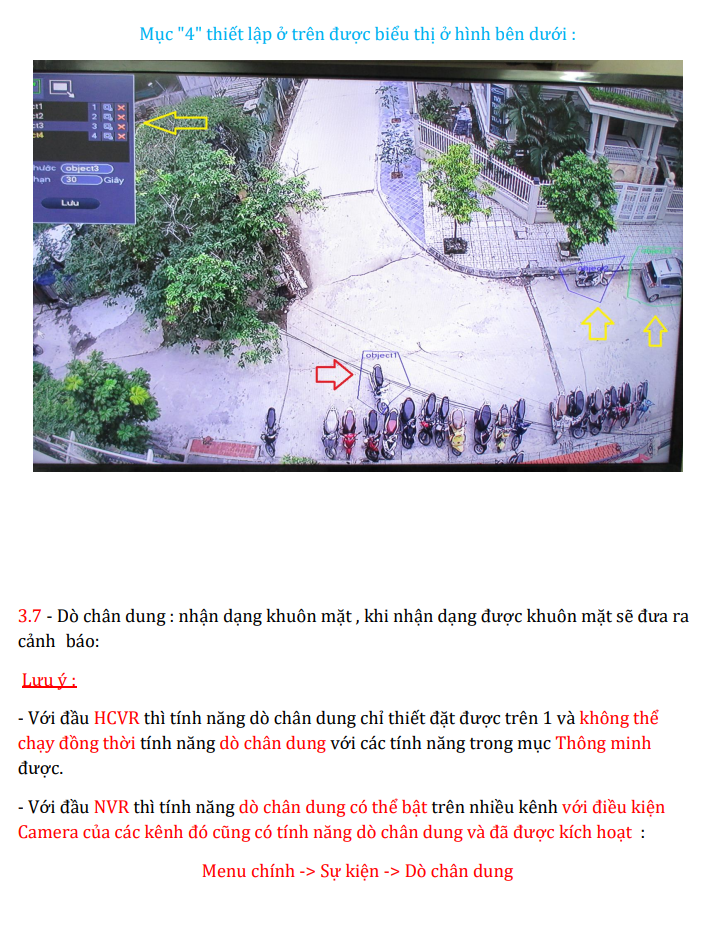

3 – Hướng dẫn cách cài đặt các cảnh báo , chống trộm – phát hiện vật thông minh.

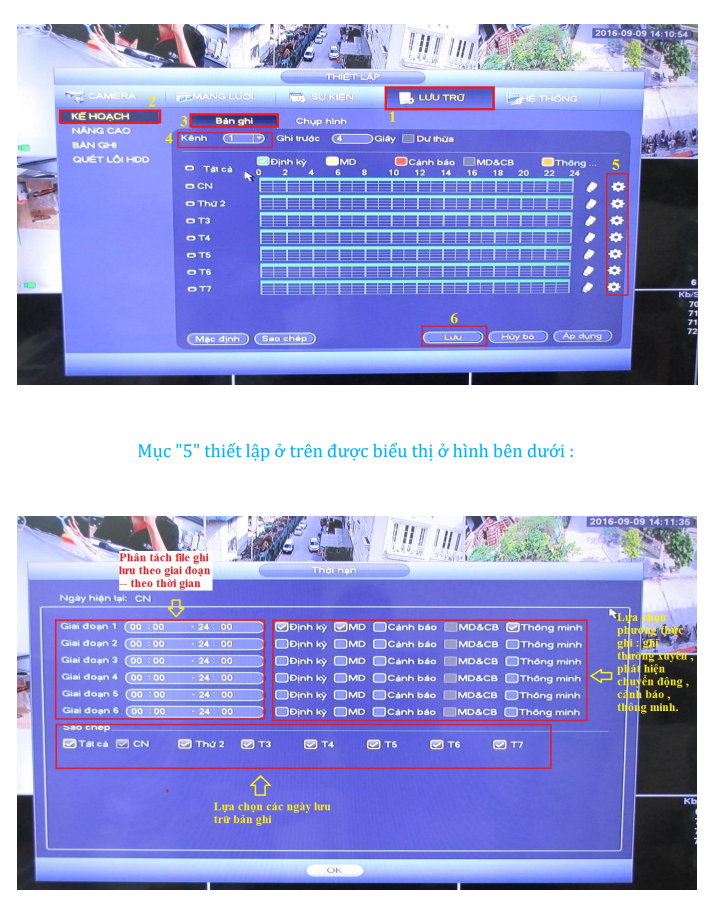

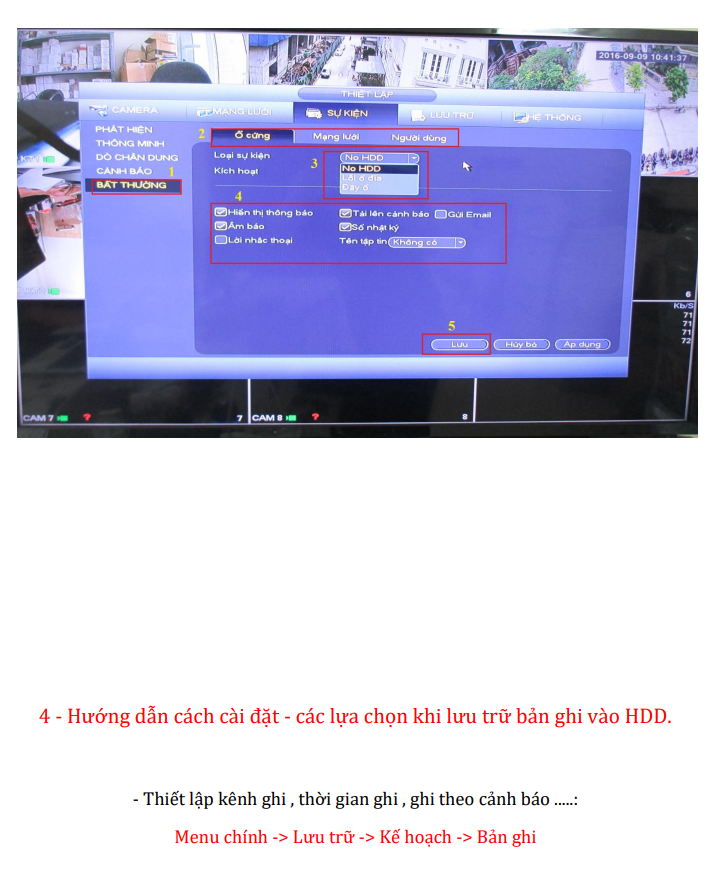

4 – Hướng dẫn cách cài đặt – các lựa chọn khi lưu trữ bản ghi vào HDD.

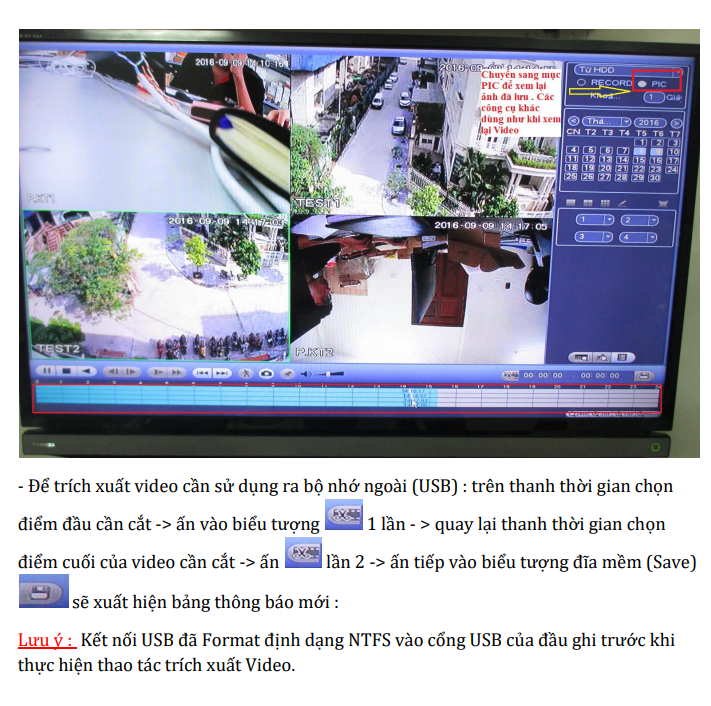

5 – Hướng dẫn cách xem lại bản ghi và hình ảnh lưu trữ , trích xuất dữ liệu ra USB bên ngoài khi cần.
